在電子產品設計中，有一個問題讓工程師又愛又恨——空間。

隨著設備越做越薄、越做越小，這雖然是技術實力的體現，但空間越緊張，熱量就越難處理。標準尺寸的導熱墊片往往“水土不服”：要么大了塞不進去，要么小了留出空隙，要么形狀對不上，硬塞進去反而影響裝配。

這時候，一種更靈活的思路就顯現出價值——定制異形絕緣導熱片。

它不是“拿現成的湊合用”，而是根據實際的電路布局、熱源位置、結構限制，量身裁切出一片剛剛好的材料。就像定制西裝一樣，每一個弧度、每一個開孔都精確對應著產品的真實需求。

為什么需要“定制”？

標準化的導熱材料，在批量生產中確實有它的優勢——規格統一、供應穩定、成本可控。但當產品設計越來越復雜、內部結構越來越緊湊時，標準化的局限就暴露出來了。

想象一下這樣的場景：一塊電路板上，芯片、電感、電容高低錯落，散熱器表面也不是完全平整。如果只用一張方方正正的導熱墊，要么覆蓋不全，要么壓到旁邊的小元件，要么因為厚度不匹配而導致接觸不良。

而定制異形絕緣導熱片，就是為了解決這類問題而生。它可以根據PCB的布局，精確開出避讓孔位；可以根據熱源的位置，只在需要的區域保留材料；可以根據裝配公差，調整厚度和形狀。最終的結果是：每一寸材料都派上了用場，沒有浪費，也沒有妥協。

定制導熱絕緣片的3大主要優勢

定制異形絕緣導熱片的優勢，體現在三個層面。

首先是性能不打折。 定制的核心不是為了追求特殊形狀而犧牲性能。相反，正因為形狀精確，材料才能與熱源和散熱器實現最大面積的緊密接觸，減少空氣間隙帶來的熱阻。同時，材料本身的導熱系數、介電強度等核心指標并不會因為異形裁切而降低。

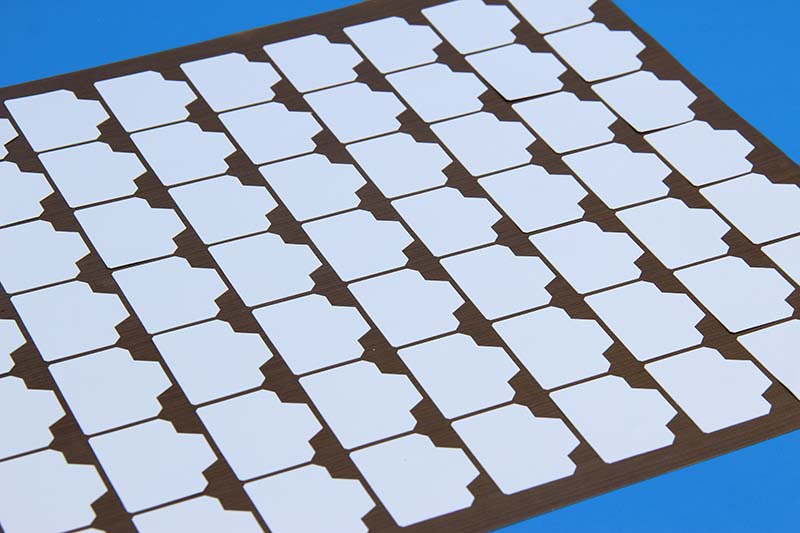

其次是精度有保障。 異形加工通常采用模切或激光切割工藝。模切適合大批量生產，效率高、成本可控；激光切割則更加靈活，適合小批量、復雜形狀的快速打樣。無論哪種方式，都能將尺寸公差控制在±0.1毫米甚至更小的范圍內，確保每一片材料都精準匹配設計圖紙。

最后是響應速度快。 對于研發階段的樣機，定制材料可以在幾天內完成打樣，讓工程師快速驗證散熱方案。對于量產階段，供應商可以根據訂單量靈活調整生產方式，從手工裁切到模具沖切再到自動化連線，隨著產量爬坡逐步優化成本。

選型時的幾個關鍵考量

定制異形絕緣導熱片的選型，不只是畫個形狀那么簡單。以下幾個因素同樣需要仔細評估。

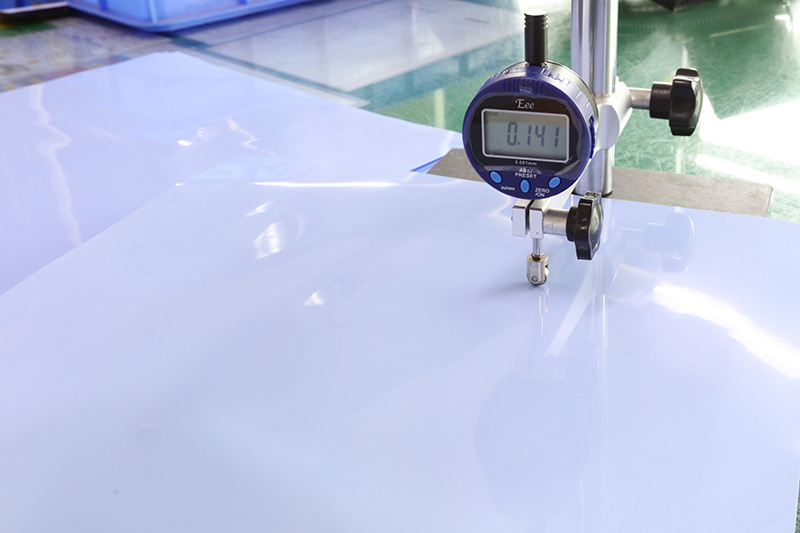

厚度控制是首要因素。厚度決定了材料能否填滿芯片與散熱器之間的間隙。太薄了接觸不充分，熱阻增大；太厚了壓縮量過大，可能壓壞元件或影響裝配。定制異形片可以根據實際裝配公差，選擇最合適的厚度，甚至在同一個零件上實現不同區域的厚度差異。

材料體系的匹配同樣重要。不同的應用場景對材料的要求不同——高功率模塊需要更高的導熱系數，電池包需要更好的絕緣性能和阻燃等級，可穿戴設備則需要更薄的厚度和更好的柔韌性。定制異形片的優勢在于，可以在形狀滿足要求的前提下，自由選擇最適合的材料體系。

環境適應性也不能忽視。產品最終會在什么樣的環境中使用？是高溫高濕的戶外，還是恒溫恒濕的室內？是否有振動、沖擊？是否需要接觸化學物質？這些因素都會影響材料的選擇。定制異形片可以針對特定的環境要求，選用耐候性更好、抗老化能力更強的材料。

從電源模塊到電池包的應用實踐

定制異形絕緣導熱片的應用范圍很廣，以下幾個場景尤其能體現它的價值。

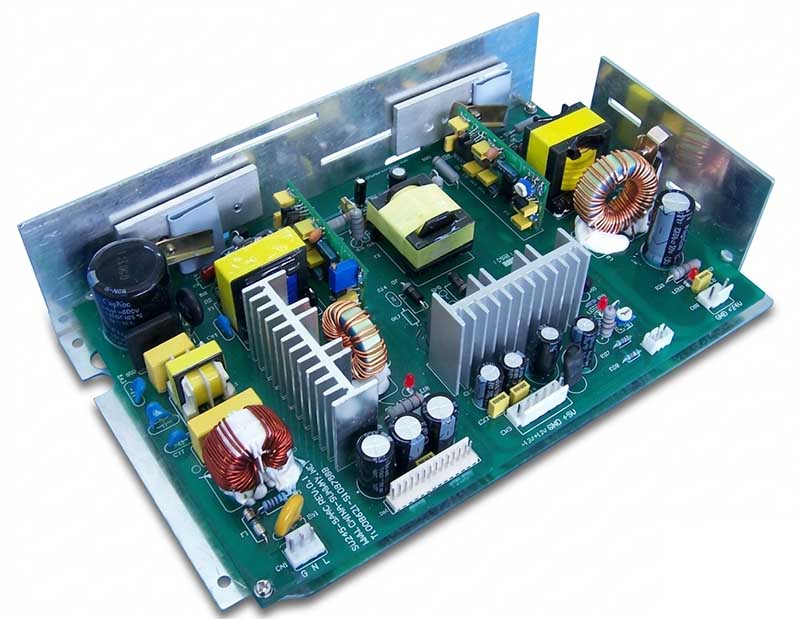

在電源模塊中，IGBT、MOSFET等功率器件對散熱和絕緣的要求都很高。定制異形片可以精確覆蓋器件的散熱面，同時避開門極引線、傳感器等敏感區域。一片材料同時解決導熱、絕緣、定位三個問題，裝配效率大幅提升。

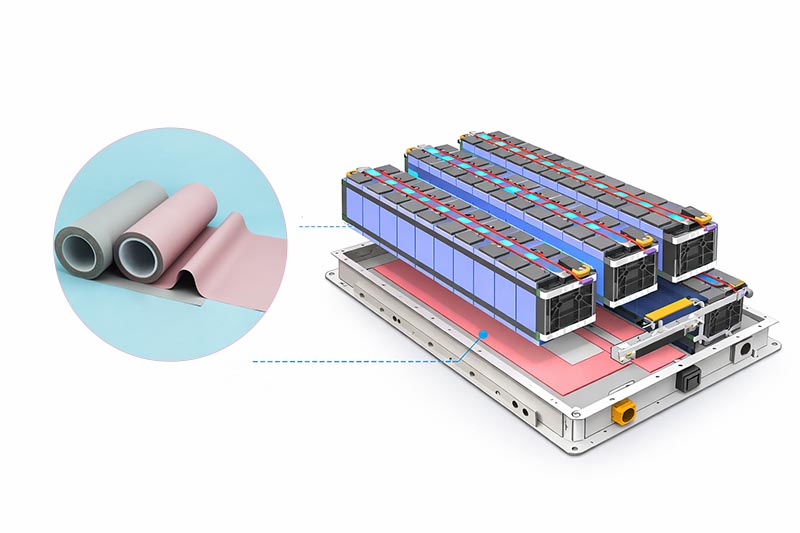

在電池包中，電芯之間的間隙往往不規則，且對絕緣要求極高。定制異形片可以根據電芯排列方式，開出精確的避讓孔位，確保每顆電芯都被可靠隔離。同時，通過多層復合結構，可以在導熱和隔熱之間找到平衡——讓熱量均勻分布，避免局部過熱引發熱失控。

在工業控制柜中，環境復雜、長期運行，對材料的阻燃等級和耐老化能力要求很高。定制異形片可以根據控制板的布局，精準覆蓋高壓區域，同時預留通風通道。UL認證、RoHS合規等資質，也為其在工業領域的應用提供了安全保障。

定制導熱絕緣片常見問題速覽

問：定制異形片的起訂量高嗎？

不一定。樣機階段可以接受較低起訂量，甚至按片供應。量產階段可以根據模具分攤成本，起訂量會相應提高。成熟的供應商會提供從小批量到大批量的階梯式方案。

問：定制異形片的價格比標準片貴多少？

取決于形狀復雜度和模具成本。簡單形狀的溢價有限；復雜形狀需要開模，前期投入較高，但分攤到大批量后，單片成本可以控制在合理范圍內。綜合來看，定制帶來的裝配效率提升和良率改善，往往能抵消材料本身的成本增加。

問：定制異形片如何保證批量一致性？

關鍵在于工藝控制。模切工藝可以保證每片材料的尺寸一致；卷料供應的基材可以保證厚度和性能的批次穩定性；在線檢測系統可以實時監控關鍵尺寸和外觀缺陷。選擇具備全流程控制能力的供應商，是保證一致性的前提。

問：定制異形片適用于醫療設備嗎？

可以，但需要滿足額外要求。醫療設備對材料的生物相容性、滅菌適應性、阻燃等級等有更嚴格的規定。定制異形片可以選用符合醫療級標準的材料，并提供相應的測試報告和認證文件。

定制異形絕緣導熱片，本質上是對“熱管理”這件事更精細化的思考。它不是簡單地買一塊材料貼上去，而是根據產品的真實需求，設計出最合適的導熱路徑和絕緣方案。每一處避讓、每一個弧度、每一毫米的厚度調整，背后都是對產品性能的理解和尊重。

當設備越來越緊湊、功率密度越來越高，標準化材料能覆蓋的場景會越來越少。而定制，恰恰是讓熱管理方案從“差不多”走向“剛剛好”的那一步。
