5G基站散熱新選擇：碳纖維導熱片的應用與實踐

5G基站散熱新選擇：碳纖維導熱片的應用與實踐

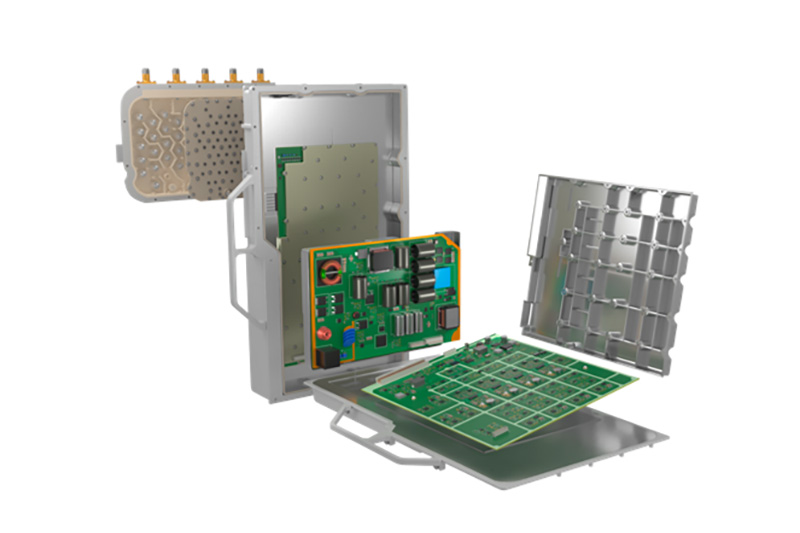

5G基站正在以驚人的速度覆蓋城市與鄉村。然而，隨著數據吞吐量的飆升和集成度的提高，一個老問題變得愈發尖銳——發熱。基站內部的射頻模塊、功率放大器等核心部件在高負載下產生大量熱量，若不能及時導出，輕則信號波動、重則設備宕機。傳統散熱方案在5G時代顯得力不從心，而碳纖維導熱片憑借其出色的導熱性能、輕量化結構和可靠的電絕緣特性，正成為新一代通信基站熱管理的有力工具。

為什么5G基站對散熱要求更高？

與4G基站相比，5G基站有兩個顯著變化：功耗更高和空間更緊湊。單個5G基站的功耗通常是4G基站的2-3倍，而設備體積卻沒有成倍增長，這意味著單位體積內的熱流密度大幅攀升。射頻模塊、功率放大器、天線陣列等核心部件緊貼在一起，熱量相互疊加，容易形成局部熱點。

此外，基站通常安裝在室外鐵塔、樓頂或燈桿上，面臨高溫日曬、雨雪侵蝕、振動等惡劣環境。如果散熱材料選擇不當，長期使用后可能出現老化、開裂或接觸不良，導致設備故障率上升、維護成本增加。因此，為5G基站選擇合適的熱界面材料（TIM），已經成為運營商和設備商共同關注的重點。

碳纖維導熱片的核心優勢

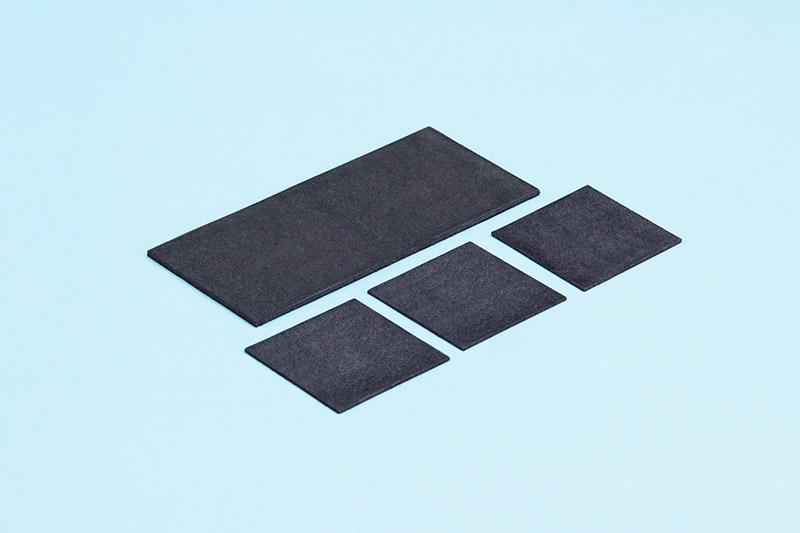

碳纖維導熱片是一種以碳纖維為導熱骨架、聚合物為基體的復合材料。它兼具碳纖維的高導熱性和聚合物的柔韌性，特別適合用于5G基站這類對散熱、絕緣、輕量化和耐候性都有嚴苛要求的場景。

高導熱系數與低熱阻。碳纖維沿軸向的導熱系數極高（可達500-1000 W/m·K），通過定向排布可以在面內方向構建快速導熱通道。碳纖維導熱片的面內導熱系數通常在600-1000 W/m·K之間，遠高于傳統導熱硅膠墊（3-12 W/m·K），甚至優于普通石墨片（400-700 W/m·K）。

更重要的是，碳纖維導熱片的界面熱阻極低。在相同壓力和接觸條件下，其總熱阻可比硅膠墊降低50%以上。測試數據顯示，使用碳纖維導熱片替代傳統材料后，射頻模塊的峰值溫度可降低8-12°C，冷卻速度提升約30%。

高介電強度與電絕緣性。5G基站內部存在高頻高壓電路，對材料的電絕緣性能要求很高。碳纖維本身導電，但通過樹脂充分包裹和合理的配方設計，碳纖維導熱片可以實現良好的電絕緣性能。其介電強度通常可達數kV/mm，能夠有效防止漏電流和短路風險，同時保持信號完整性，減少電磁干擾。

機械強度與柔韌性并存。基站設備常年經受風吹、振動和溫差變化，導熱材料必須具備足夠的機械強度。碳纖維編織網絡賦予了導熱片出色的抗拉強度和抗撕裂能力，安裝時不易破損。同時，它又保持了一定的柔韌性，可以貼合不平整的安裝表面，填充微小間隙，確保充分接觸。

輕量化與耐腐蝕。碳纖維的密度遠低于金屬（約1.6 g/cm3），使用碳纖維導熱片可以有效減輕基站整機重量，降低鐵塔負載和運輸成本。此外，碳纖維本身具有優異的耐腐蝕性，在沿海高鹽霧地區也能長期穩定工作，不會像某些金屬散熱片那樣生銹或氧化。

碳纖維導熱片在5G基站中應用場景與安裝指南

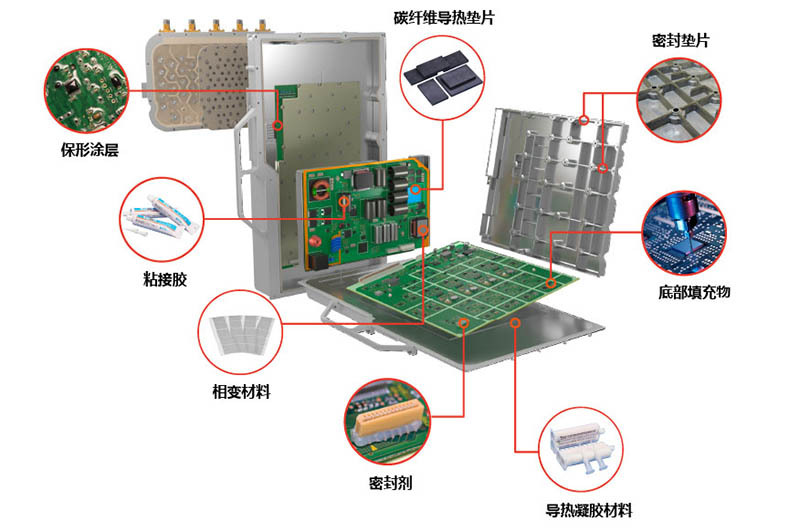

典型應用部位

• 射頻模塊與散熱器之間：將碳纖維導熱片貼于功放芯片與散熱基板之間，快速傳導熱量，穩定輸出功率。

• 電源單元與機殼之間：降低電源模塊溫度，延長電容等元件壽命。

• 多層板卡之間的間隙填充：利用碳纖維片的柔韌性，適應不同板卡的高度公差，實現均勻?qū)帷?/span>

安裝步驟

1. 現場準備：清潔安裝表面，去除油污、灰塵和殘留膠跡。檢查散熱器平面度，確保無明顯翹曲。

2. 材料裁剪：根據實際接觸面積，用裁切工具將碳纖維導熱片裁剪成所需形狀。注意邊緣整齊，避免毛刺。

3. 定位與貼裝：撕去離型膜（如有背膠），將導熱片對準熱源中心位置，輕輕按壓使其初步附著。若采用無背膠型號，需通過散熱器機械壓力固定。

4. 固定與固化：按照散熱器固定螺絲的扭矩要求，對角逐步擰緊，使導熱片均勻壓縮（壓縮率控制在20%-40%）。部分型號需在常溫或低溫下靜置一段時間完成固化。

5. 驗證：通電測試后，使用熱成像儀檢查溫度分布是否均勻，確保無局部熱點。

碳纖維導熱片 vs 石墨烯導熱片：誰更適合5G基站？

石墨烯作為一種新興的二維材料，其單層理論導熱系數極高，近年來備受關注。然而，在5G基站的大規模實際應用中，石墨烯面臨幾個現實障礙：

• 生產工藝復雜：高質量大面積石墨烯薄膜的制備成本高、良率低，難以滿足基站設備的大批量需求。

• 機械強度不足：純石墨烯薄膜很脆弱，安裝時易撕裂，需要與其他材料復合，增加了結構復雜度。

• 厚度控制困難：石墨烯的厚度難以做到0.1mm以上，對于需要填充較大間隙的場景并不適用。

相比之下，碳纖維導熱片在成熟度、性價比、可靠性方面具有明顯優勢。它已經過通信設備廠商的長期驗證，供應鏈穩定，工藝成熟，是當前5G基站熱管理的務實之選。

5G基站的熱管理是一場持久戰。碳纖維導熱片以其高導熱、低熱阻、輕量化、耐腐蝕、易安裝等綜合優勢，正在成為通信設備散熱方案中的重要角色。它不像石墨烯那樣遙不可及，也不像傳統硅膠墊那樣力不從心，而是一個成熟、可靠、可規模化的工程選擇。

當越來越多的5G基站在鐵塔上安靜運轉，內部那片不起眼的碳纖維導熱片，正在默默地守護著每一次通話、每一幀視頻、每一條數據的順暢傳輸。
