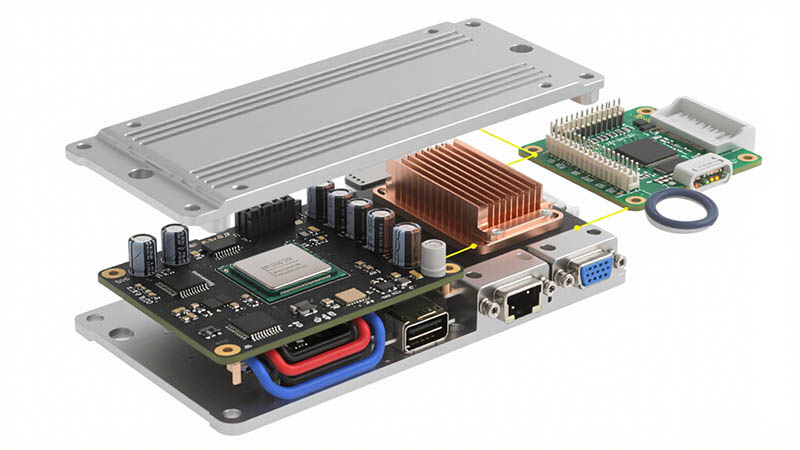

電動汽車控制器散熱方案怎么選？從材料到系統全解析

電動汽車的性能越來越強，功率密度持續攀升，控制器的發熱問題也日益突出。IGBT、SiC模塊在高壓大電流下工作，熱量如果不能及時導出，輕則降功率限流，重則燒毀模塊，導致車輛趴窩。一套靠譜的散熱方案，直接決定了控制器的可靠性和整車壽命。本文從熱界面材料、散熱器結構、灌封保護到液冷系統，完整梳理電動汽車控制器散熱的關鍵技術與選型要點。

一、熱界面材料（TIM）：打通導熱第一關

芯片與散熱器之間的微觀空隙是熱量的“攔路虎”。熱界面材料的作用就是填充這些空隙，降低接觸熱阻。常見的選擇有三類：

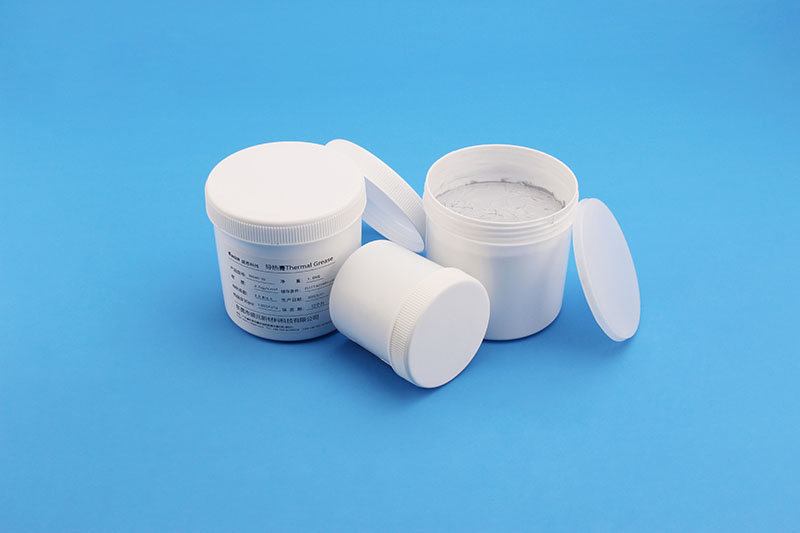

  · 導熱硅脂：膏狀，可涂得很薄（<0.1mm），熱阻低，適合表面平整、壓力均勻的場合。缺點是在長期熱循環和振動中可能出現“泵出”或干涸。適用于精密裝配的控制器。

  · 導熱墊片：固態片材，厚度0.5–3mm，可模切成型。優點是不流動、抗振動、安裝簡單，能吸收裝配公差。適合不平整表面或批量生產。

  · 相變材料：室溫固態，受熱后軟化填充微隙，兼具墊片的易用性和硅脂的低熱阻，且不易泵出。在車載振動環境下表現出色。

對于電動汽車控制器，尤其是使用SiC模塊的高功率平臺，相變材料或高性能導熱墊片往往是更穩妥的選擇。東莞市盛元新材料科技有限公司提供適用于車載環境的導熱硅脂、導熱墊片和相變材料，經過熱循環和振動測試，可有效降低芯片結溫。

二、散熱器與均溫設計：把熱量散出去

導熱材料把熱量從芯片引出來，還需要散熱器把熱量最終排到環境中。

  · 鋁合金散熱器（風冷）：通過擠出或鏟齒工藝制成翅片，增大表面積，配合風扇強制對流。成本低、結構簡單，適用于中小功率控制器。設計時注意翅片方向和風道匹配，避免熱風回流。

  · 銅板或石墨復合板：銅導熱快但重；石墨復合材料輕、面內導熱優異，適合對重量敏感的場合。

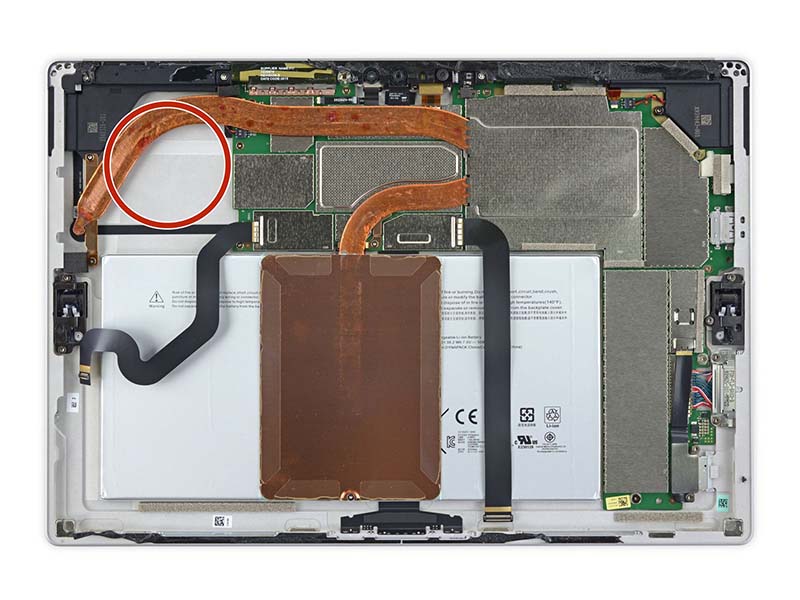

  · 熱管/均溫板：利用相變原理，將局部熱點快速橫向擴散，再傳給散熱翅片或液冷板。特別適合功率密度高、空間緊湊的控制器。

對于200kW以上的大功率控制器，單純風冷往往力不從心，需引入液冷。

三、液冷系統：高功率控制器的必選項

液冷通過泵驅動冷卻液流經冷板，帶走熱量，散熱效率遠高于風冷。典型液冷方案包括：

  · 冷板：通常為鋁合金或銅制，內部有流道。設計時需優化流道形狀，減小壓降，提高換熱均勻性。

  · 冷卻液：常用乙二醇-水混合液（防凍液），兼顧成本與性能。對高壓絕緣要求高的系統，可選擇硅油或氟化液等介電冷卻液，直接接觸帶電部件而不短路。

  · 熱交換器：將冷卻液熱量排到車外環境。

液冷系統需注意冷卻液與密封材料、灌封膠的兼容性，避免腐蝕或溶脹。盛元新材料可配合客戶定制冷板界面材料及灌封方案，確保長期可靠性。

四、灌封與絕緣保護：不止散熱，更要安全

控制器內部電路板、功率模塊需要防塵、防水、抗振，同時還要輔助散熱。灌封材料的選擇至關重要：

· 環氧樹脂：硬度高、強度大、防水好，但剛性強，熱應力下可能損傷焊點。適合結構強度要求高的部位。

· 硅膠凝膠：柔軟、彈性好，能吸收熱膨脹和振動，保護鍵合線，易于返修。適合功率模塊的局部灌封。

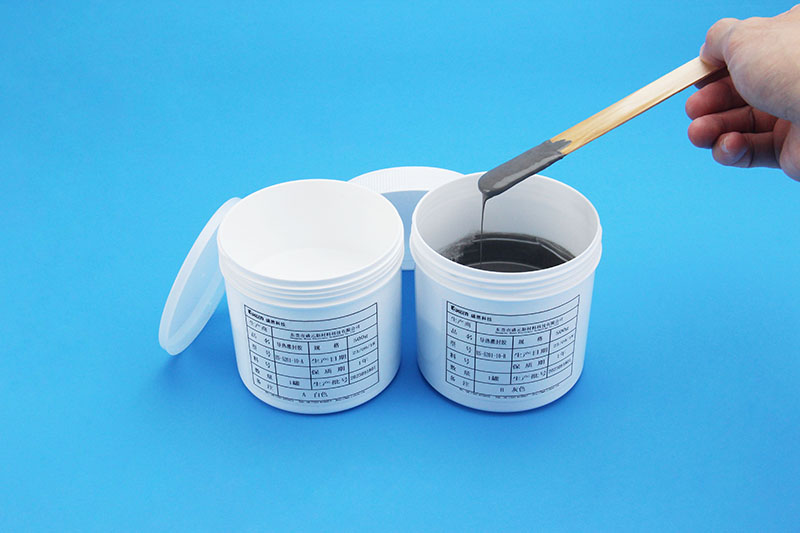

· 導熱灌封膠：在樹脂或硅膠中添加陶瓷填料，既能保護又能導熱，幫助熱量從電路板傳遞到外殼。

高壓安全方面，PTFE薄膜、硅膠彈性體等絕緣材料用于母線排、模塊邊緣的隔離，防止爬電和擊穿。

五、系統集成與選型建議

一套完整的電動汽車控制器散熱方案，需要從芯片到環境全路徑優化：

1. 根據功率等級選擇冷卻方式：小功率（<30kW）可風冷；中高功率（30–150kW）風冷加均溫板；大功率（>150kW）推薦液冷。

2. 匹配熱界面材料與裝配工藝：平整度好、壓力可控用導熱硅脂；公差大或振動劇烈用導熱墊片/相變材料。

3. 灌封與絕緣一體化設計：兼顧防護、散熱和安全間距。

4. 驗證與測試：要求供應商提供熱循環、振動、絕緣電阻等測試報告。

東莞市盛元新材料科技有限公司專注于電動汽車控制器散熱材料的研發與生產，產品線覆蓋導熱硅脂、導熱墊片、相變材料、導熱灌封膠及絕緣薄膜，可根據客戶工況推薦最優組合，并提供樣品驗證支持。
