超薄導熱絕緣膜：為高密度電子設備破解散熱與絕緣兩難困境

在電子產品越做越薄、功率密度越跑越高的今天，散熱與絕緣之間的矛盾日益突出。傳統的導熱墊片雖然有效，但在毫米級甚至亞毫米級的緊湊空間里往往“太厚、太軟、熱阻偏大”；而普通的絕緣薄膜又缺乏足夠的導熱能力，熱量積聚在芯片周圍，導致性能降頻、壽命縮短。超薄導熱絕緣膜正是為解決這一矛盾而生的新型熱界面材料——它在數十微米的厚度內，同時實現了高效導熱和可靠絕緣，為智能手機、電動汽車、LED照明和電源模塊等領域提供了更優的熱管理方案。

一、什么是超薄導熱絕緣膜？

顧名思義，超薄導熱絕緣膜是一種厚度通常在20–100微米（μm）之間、兼具導熱和電絕緣功能的薄膜材料。它不像導熱墊片那樣需要較大的壓縮空間，也不像導熱硅脂那樣存在泵出和干涸的風險。其典型結構由聚合物基體（如聚酰亞胺、環氧樹脂或硅膠）和高導熱陶瓷填料（如氮化硼、氮化鋁）復合而成，通過精密涂布、壓延和固化工藝制成連續卷材。

與普通絕緣薄膜相比，它的導熱系數可達1–5 W/m·K甚至更高（以氮化硼填充為例）；與普通導熱墊片相比，它的厚度僅為墊片的十分之一甚至更薄，從而大幅降低了熱阻。這種“薄而導、薄而絕緣”的特性，使其成為高密度PCB、金屬基板、芯片封裝等場景的理想選擇。

二、導熱與絕緣的平衡：填料與基體的協同作用

超薄導熱絕緣膜的性能核心在于填料的選擇與分散。常見的填料體系包括：

  · 氮化硼（BN）：本征導熱系數200–400 W/m·K，且電絕緣性極佳，適合需要高介電強度的柔性薄膜。

  · 氮化鋁（AlN）：導熱系數更高（140–320 W/m·K），適合高功率模塊，但對濕度敏感，通常需要與樹脂復合使用。

  · 混合填料（BN+AlN）：綜合兩者優點，實現導熱與絕緣的平衡。

基體材料則決定了薄膜的柔韌性和加工性。聚酰亞胺（PI）耐高溫、尺寸穩定，適合需過回流焊的場合；環氧樹脂剛性較好，適合金屬基板層壓；硅膠柔性優異，適合曲面貼合。通過優化填料比例和分散工藝，可以在保證絕緣的前提下形成連續的導熱網絡，使熱量快速橫向擴散或垂直傳導。

三、超薄導熱絕緣膜的核心優勢

1. 顯著降低熱阻，消除熱點

由于厚度極?。傻椭?0–30μm），超薄導熱絕緣膜的本體熱阻遠低于普通墊片。在JEDEC標準測試中，采用該薄膜的IGBT模塊熱點溫度較使用普通墊片時降低30% 以上，峰值結溫下降近40°C。這意味著芯片可以在更低的溫度下運行，降頻概率大幅減少，系統可靠性顯著提升。

2. 優異的電絕緣性能

盡管厚度很薄，超薄導熱絕緣膜仍能保持較高的介電強度（通常6–8 kV/mm），足以應對400V、800V等高壓系統的隔離要求。其體積電阻率高，漏電流小，能有效防止爬電和擊穿，保障功率器件與散熱器之間的電氣安全。

3. 極佳的柔韌性與貼合性

薄膜可以卷繞供應，也可模切成特定形狀。在裝配時，它能緊密貼合芯片表面和不平整的散熱器，填充微觀空隙，降低接觸熱阻。同時，其柔韌性使其能夠適應熱循環引起的膨脹收縮，不易開裂或分層。

4. 薄型化設計釋放空間

對于智能手機、可穿戴設備、超薄筆記本等空間極度受限的產品，超薄導熱絕緣膜幾乎不占用額外高度，可以直接貼在芯片表面，再與均溫板或中框接觸。這種“零厚度”的散熱方案，為整機設計留出了寶貴空間。

四、典型應用場景

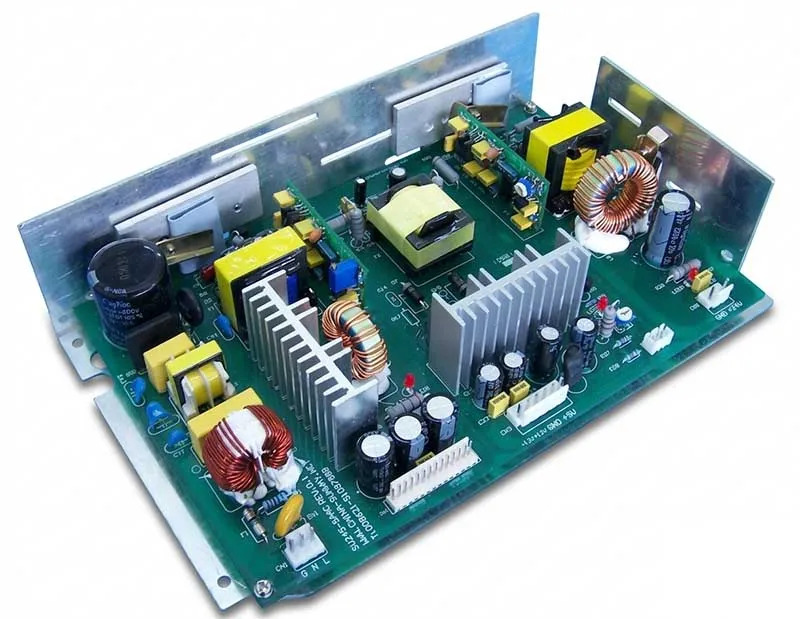

  · 電源模塊與IGBT：用于芯片與散熱基板之間，替代導熱硅脂，避免泵出和干涸，長期可靠性更高。

  · 金屬芯PCB（MCPCB）：在鋁基板上覆合超薄導熱絕緣膜，實現電路層與金屬基板的導熱與絕緣一體化。

  · 電池組電芯隔離：用于方形或軟包電池之間，既傳導熱量又防止短路，提升電池包熱均勻性。

  · LED照明模組：在COB光源與散熱外殼之間貼覆，降低熱阻，延緩光衰。

  · 半導體封裝：作為芯片背面與散熱蓋之間的薄層界面，優化熱傳導路徑。

五、選型與使用建議

選型時需綜合考慮以下因素：

  1. 導熱系數：根據發熱功率和允許溫升，確定所需數值。一般1–2 W/m·K即可滿足多數中低功率場景，高功率模塊可能需要2–3 W/m·K以上。

  2. 厚度：在保證絕緣的前提下盡可能薄。通常20–50μm適用于平整表面；50–100μm可適應輕微公差。

  3. 介電強度：確保≥2倍工作電壓的安全裕度。

  4. 貼合工藝：卷料適合自動化層壓；模切片適合手工或半自動貼裝。部分產品帶壓敏膠，方便定位。

  5. 認證與合規：要求供應商提供RoHS、REACH、UL等檢測報告，以及熱循環老化測試數據。

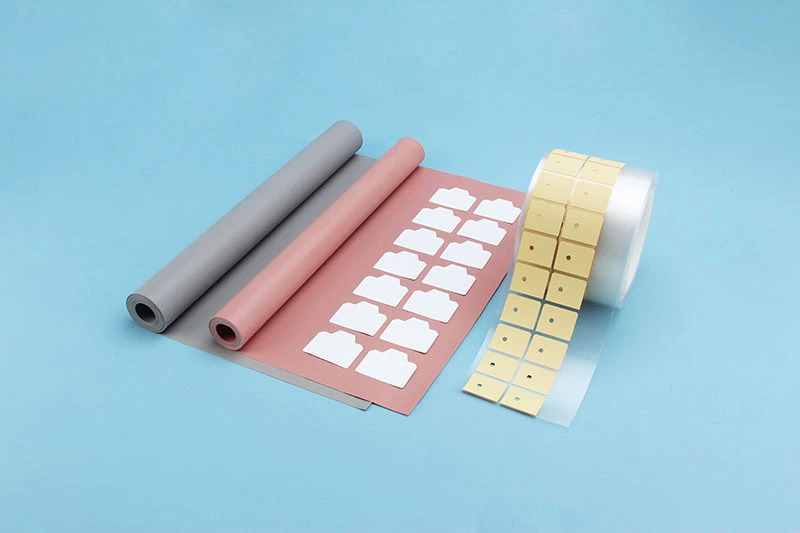

東莞市盛元新材料科技有限公司長期專注于導熱界面材料的研發與制造，其超薄導熱絕緣膜系列采用氮化硼/氮化鋁復合填料體系，厚度覆蓋20–150μm，導熱系數最高可達3.0 W/m·K，介電強度>6 kV/mm。產品支持模切、背膠、卷料等多種形態，已批量應用于電源模塊、新能源汽車電池包和LED照明領域。公司可配合客戶進行熱仿真和樣品驗證，提供一站式散熱解決方案。
