超軟導熱墊片：用柔軟解決散熱接觸難題

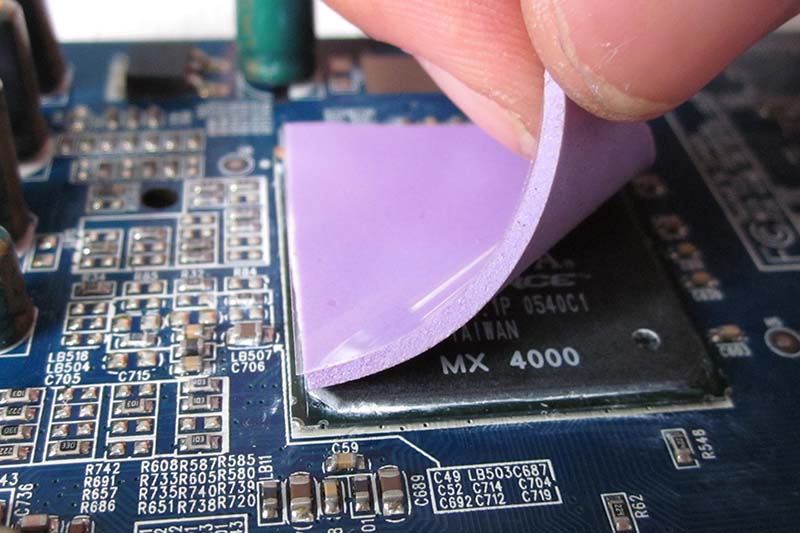

在高功率電子設備中，芯片與散熱器之間的微觀空隙是散熱的“隱形殺手”。即使散熱器做得再大、風扇轉速再高，如果導熱界面材料無法充分貼合，空氣就會成為熱量的“攔路虎”，導致芯片積熱、性能降頻甚至失效。而超軟導熱墊片正是為解決這一接觸難題而設計的——它以其極高的壓縮性和順應性，在較低的安裝壓力下就能填滿表面微坑，大幅降低接觸熱阻，讓散熱器真正發揮應有的作用。

為什么需要超軟導熱墊片？

理想情況下，芯片和散熱器的表面完美平整，安裝壓力均勻分布，導熱材料只需填充極小的間隙。但現實并非如此：PCB會翹曲、散熱器底面有加工紋路、元器件高度存在公差。這些不平整在硬質導熱墊片面前往往無法被充分填充，留下空氣間隙，導致接觸熱阻劇增。

超軟導熱墊片正是針對這一問題而生的。它的硬度遠低于普通導熱墊片，在同樣的安裝壓力下能夠發生更大的形變（壓縮率可達30%–50%），像“熱力海綿”一樣擠入微米級的凹凸中，實現真正的無縫貼合。同時它又保持一定的回彈力，能夠長期維持接觸壓力，抵抗熱循環和振動帶來的界面松動。

超軟墊片如何提升散熱效率？

散熱效率的核心指標不是單純的導熱系數，而是熱阻抗——它綜合了材料本身的熱阻和界面接觸熱阻。一塊導熱系數很高的墊片，如果太硬、無法充分貼合，實際散熱效果可能反而不如一塊中等導熱系數但超軟、貼合良好的墊片。

超軟墊片通過以下機制優化散熱路徑：

• 在低壓力下即可擠出空氣，填充微觀空隙，消除氣隙。

• 均勻分散安裝壓力，避免局部應力集中導致芯片損壞或墊片變形。

• 適應散熱器底面的輕微翹曲和不平整，保持全接觸面積。

實測數據顯示，在相同功率的CPU散熱測試中，使用超軟導熱墊片后，芯片穩態溫度比使用普通硬質墊片降低了約12–15°C。在LED模塊中，超軟墊片能夠適應外殼與鋁基板之間的形變，將結溫降低10°C以上，顯著延緩光衰。

超軟墊片的選型要點

選型時需重點關注以下參數：

壓縮率與硬度：超軟墊片的硬度通常用Shore OO或Shore 00表示，數值越低越軟。一般而言，壓縮率在30%–50%之間時能獲得最佳的熱性能。應結合裝配間隙和螺絲扭矩選擇合適厚度，確保壓縮后墊片厚度略大于最小間隙。

導熱系數：超軟墊片的導熱系數通常在1.5–6 W/m·K之間，雖不及高填充硬質墊片，但由于其優異的界面接觸，系統總熱阻往往更低。不必盲目追求高導熱系數。

熱阻抗實測數據：要求供應商提供在不同壓力下的熱阻抗測試報告（如ASTM D5470），這是衡量實際散熱效果的最直接依據。

長期穩定性：超軟墊片在長期熱循環后應保持彈性，不產生壓縮永久變形過大或泵出。關注壓縮永久變形率（通常應<20%）和熱循環老化測試數據。

應用場景與安裝建議

超軟導熱墊片廣泛應用于以下場景：

• 服務器與電信設備：大尺寸散熱器與多芯片之間的間隙補償，適應公差累積。

• 汽車電子（ECU、BMS）：振動環境下長期保持接觸穩定。

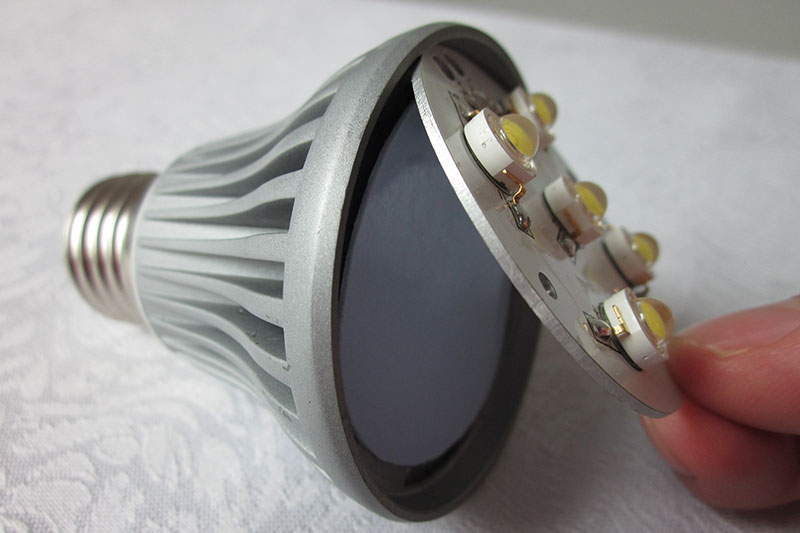

• LED照明：適應鋁基板與外殼之間的形變，降低結溫。

• 消費電子：如筆記本、游戲機，在有限壓力下獲得最佳散熱效果。

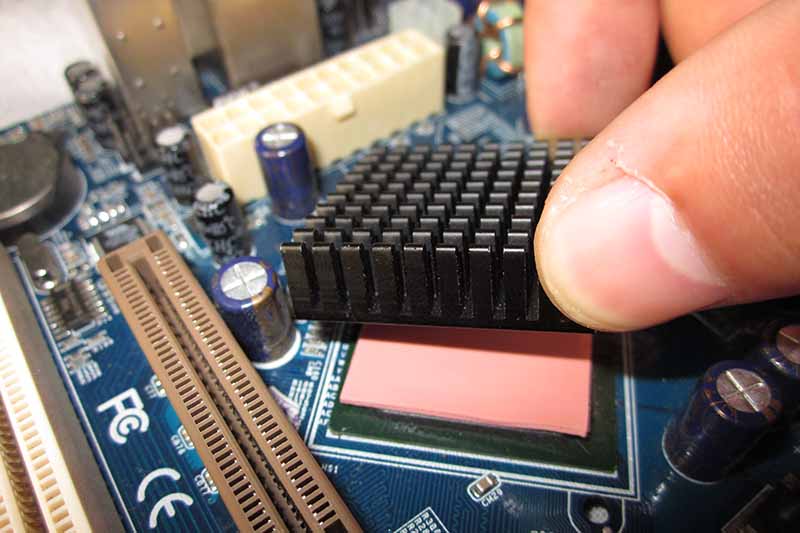

安裝時需注意：清潔芯片和散熱器表面，去除油污；使用定位治具確保墊片對準熱源中心；按照對角線順序均勻鎖緊螺絲，避免單側過壓。建議在量產前進行小批量驗證，用熱成像儀確認溫度分布。

超軟導熱墊片不是“越軟越好”，而是要根據間隙、壓力和熱耗找到最匹配的軟硬度和厚度。它的價值在于：用適度的柔軟，換取了真正的界面貼合，讓昂貴的散熱器不再“白做工”。如果你的產品正面臨散熱接觸不良的困擾，不妨試試超軟導熱墊片——它或許是你解決問題的“最后一毫米”。

東莞市盛元新材料科技有限公司提供全系列超軟導熱墊片，硬度覆蓋Shore 00 20–70，導熱系數1.5–6 W/m·K，厚度0.3–5mm可定制，支持模切異形和背膠處理。
