熱阻與熱阻抗：理解這兩個關鍵參數，才能真正掌控散熱設計

在電子設備散熱設計中，工程師們經常遇到兩個容易混淆的概念：熱阻和熱阻抗。它們聽起來相似，都描述熱量傳遞的“阻力”，但在實際工程應用中，兩者的含義、測量方法和使用場景有著本質區別。理解這種區別，是做出正確散熱設計決策的前提。

本文將用通俗的語言，為您厘清熱阻與熱阻抗的定義、區別和工程應用，幫助您在材料選型和散熱方案評估時做出更準確的判斷。東莞市盛元新材料科技有限公司（品牌：盛恩SHEEN）在導熱界面材料領域擁有豐富的測試與應用經驗，可為客戶提供準確的熱性能數據支持。

一、熱阻：穩態下的“熱傳導阻力”

熱阻描述的是穩態條件下，熱量在材料或界面中傳遞所遇到的阻力。它的定義來自于傅里葉導熱定律的工程化表達。

熱阻 = 溫差 ÷ 熱功率（°C/W）

通俗地說：如果有1瓦的熱量通過某個材料或界面，在兩端產生了1°C的溫差，那么這個材料或界面的熱阻就是1°C/W。

熱阻是一個穩態參數，它假設熱量已經穩定、沒有溫度變化，測量的是“恒定功率下的溫差”。例如，當CPU在持續運行一個固定負載時，芯片結溫與外殼溫度之間的溫差除以功率，得到的就是熱阻。

材料本身的熱阻主要由三個因素決定：

• 材料的導熱系數（k，W/m·K） ——導熱系數越高，熱阻越低

• 材料的厚度（L，m） ——厚度越薄，熱阻越低

• 導熱面積（A，m2） ——面積越大，熱阻越低

計算公式為：Rθ = L ÷ (k × A)

這意味著，一塊2mm厚的導熱墊片，在相同導熱系數下，熱阻是1mm墊片的兩倍。這也是為什么在高功率密度場景中，工程師總是追求更薄的界面層。

對于功率半導體，常見的結到殼熱阻（RθJC） 是評估封裝散熱能力的關鍵參數。IDC在2025年熱管理展望中指出，“汽車功率電子中的瞬態熱密度增長速度已超過封裝小型化的抵消能力”——這一趨勢使得穩態熱阻與瞬態熱阻抗的協同評估變得比以往任何時候都更為重要。

二、熱阻抗：瞬態熱行為的“動態響應”

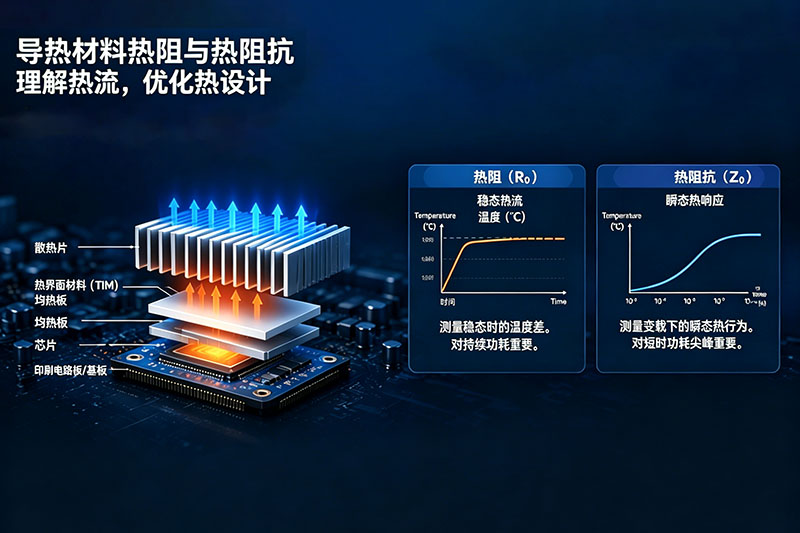

熱阻抗描述的是瞬態條件下，系統對熱沖擊的動態響應能力。兩者的核心區別在于：

芯片在工作中的功率并非恒定——游戲運行、AI推理、通信傳輸都是典型的間歇性高負荷模式。熱阻抗就是用來描述芯片在這種“時變功率”下的熱行為的——它隨時間變化，是一個動態熱參數。工程師需要根據功率脈沖的持續時間，查閱熱阻抗曲線，才能準確判斷結溫峰值。

在熱阻抗曲線中，時間越短，熱阻抗越低（熱量還來不及擴散到整個封裝）；時間越長，熱阻抗越接近熱阻（接近穩態）。這種差異在CPU、GPU和功率半導體的散熱評估中非常關鍵。

三、為什么熱阻抗在設計中越來越重要？

在高功率密度、間歇性負載的設備中，熱阻抗比熱阻更能反映真實工況。

以一顆GPU為例：游戲運行時，功率可能從95W瞬間跳至220W。如果在散熱設計中只看穩態熱阻（假設持續滿載），可能會選用過大的散熱器；但考慮到實際游戲中功率是波動的，需要查看熱阻抗曲線來確定短時尖峰的結溫是否超標——熱阻抗曲線的斜率、峰值和穩態段，直接決定了系統能否在成本與性能間取得最佳平衡。

熱阻和熱阻抗需要同時評估，才能真正掌握器件在整個工作周期中的熱行為。熱阻回答了“長時間穩定運行時，器件有多熱”，而熱阻抗回答了“功率突然升高時，器件會不會瞬間燒壞”。

四、影響熱阻和熱阻抗的關鍵因素

導熱界面材料（TIM） 的選擇直接影響界面熱阻——導熱膏適用于CPUs，填隙材料適用于EV模組，相變材料適用于緊湊型筆記本電腦。界面材料的厚度、均勻性和長期老化特性，都會顯著影響熱阻和熱阻抗。

散熱路徑的整體設計同樣關鍵——從芯片到封裝、從封裝到TIM、從TIM到散熱器、從散熱器到空氣——每一層的熱阻都在疊加。而熱阻抗則受到散熱路徑熱容的影響：熱容越大，瞬態響應越平緩。這就是為什么銅底均溫板和熱管能有效改善熱阻抗表現。

熱擴散器、均溫板和液冷方案共同作用于降低系統熱阻抗。均溫板利用內部工質的蒸發-冷凝循環實現極高等效導熱系數，熱管則利用相變原理快速將熱量從蒸發端輸運至冷凝端，液冷冷板通過強制對流實現超低熱阻抗。三種技術可根據功率密度和空間約束搭配使用，構建完整的熱阻-熱阻抗優化路徑。

五、如何測量與計算熱阻？

準確的測試需要符合JEDEC JESD51等標準，主要包括：控制特定空氣流速和電路板布局，使用校準傳感器，在固定功率負載下記錄穩定溫差——穩態熱阻在溫度穩定后計算；瞬態熱阻抗則通過快速切換功率并記錄溫度上升曲線獲取。

結到殼熱阻（RθJC） 的計算路徑是：測量芯片結溫與外殼溫度的溫差，除以芯片發熱功率。這一數值在功率半導體的選型和熱設計中至關重要。

熱阻與熱阻抗的區別，本質上可以概括為三個維度：穩態與瞬態、靜態與動態、長時間運行與短時尖峰。在數據中心和AI硬件的熱管理中，這兩組數據都在同步嚴格驗證。優秀的散熱設計，既要知道長時間運行時溫度會穩定在什么水平，也要知道短時尖峰時芯片能不能扛住。熱阻告訴你前者，熱阻抗告訴你后者。兩者結合，才能做出可靠的散熱方案。

東莞市盛元新材料科技有限公司在導熱界面材料領域積累了豐富的熱測試經驗，可為客戶提供從材料導熱系數測試（ASTM D5470） 到系統級熱阻/熱阻抗評估的完整數據支持。如果您正在為產品的散熱性能驗證而煩惱，歡迎聯系盛元科技獲取專業測試服務與材料建議。
