石墨片失效如何精準判斷？一份給工程師的實用指南

石墨片失效如何精準判斷？一份給工程師的實用指南

在電子設備散熱設計中，石墨片因其優異的導熱性能被廣泛應用于智能手機、數據中心服務器、5G基站、LED照明和新能源汽車等領域。它通常以導熱墊片或散熱膜的形式，貼附于芯片、電池或功率模塊表面，將熱量快速傳遞，降低局部熱點溫度。

然而，石墨片在長期使用中可能出現性能衰減甚至失效，導熱系數下降、熱阻升高、分層開裂……如果不能及時識別這些失效信號，輕則設備溫度升高、性能降頻，重則引發過熱故障、批量返修。

東莞市盛元新材料科技有限公司（盛恩）在石墨導熱材料領域擁有成熟的研發、生產與失效分析能力，為多家頭部客戶提供從材料選型到失效診斷的全流程技術支持。

一、石墨片失效的四大診斷步驟

1. 材料組分分析：碳含量與石墨化程度

石墨片的導熱性能從根本上取決于其材料組成——碳含量、石墨化程度和雜質水平。

高純度的碳結構保障了優異的導熱和導電性能，而雜質則會破壞導熱路徑、加速氧化。在實際失效分析中，盛恩通過精確的組分分析，確保碳結構在規模化生產前滿足熱性能要求。如果碳含量偏低或石墨化不充分，石墨片的導熱系數會顯著下降，散熱能力隨之衰減。

2. 結構完整性檢查：微觀裂紋與分層

化學組成合格之后，物理結構就是下一個檢查重點。石墨片失效往往始于微米級的損傷——表面裂紋沿層間擴展、層與層之間的分離、內部隱藏的空洞。這些微觀缺陷在熱循環中會逐步擴大，最終導致宏觀失效。

對于制造商而言，這正是盛恩失效診斷的價值所在——將實驗室發現轉化為清晰的生產調整指令。

3. 熱性能測量：熱阻與散熱能力

熱性能數據是判斷石墨片失效的最直接依據。如果熱阻升高、散熱速度變慢、溫度分布不均，說明石墨片已經發生退化。穩定的導熱性能意味著正常的散熱表現，而熱流異常則是失效的早期預警信號。

在電池包、LED和散熱器模組等對熱管理要求嚴苛的場景中，熱性能測量是失效判斷不可或缺的一環。

4. 加速老化測試：長期穩定性驗證

短期測試通過并不能保證長期可靠。真正的洞察來自加速老化測試：通過重復熱循環、高濕暴露和氧化環境來模擬多年使用后的性能變化，監測尺寸穩定性、表面翹曲和退化跡象。

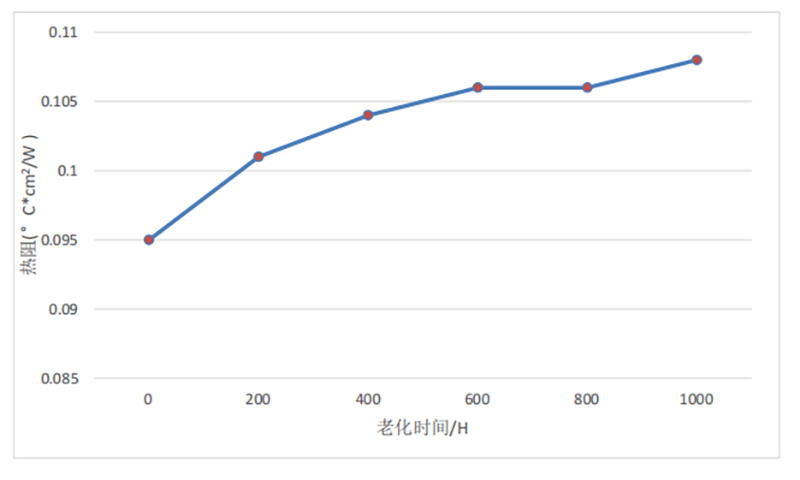

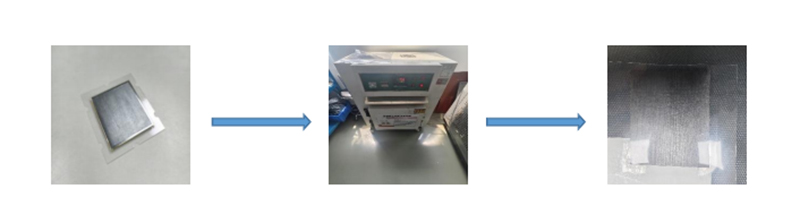

東莞盛元新材料科技有限公司石墨烯導熱墊片老化測試：

關鍵的失效信號包括：機械強度下降、氧化速率加快、耐用性和壽命縮短。全面的失效判斷需要綜合化學組成、物理結構、熱行為和老化數據，這正是盛恩幫助制造商在產品上市前降低風險的方法。

二、目視檢查 vs 儀器測試

石墨片失效判斷不能靠猜測，需要肉眼觀察與儀器數據相互印證。

目視檢查是快速篩查的第一道防線：在斜射光下檢查表面缺陷、變色、氧化斑點；識別從安裝孔擴展的微裂紋；將可見損傷與已知失效模式對照。盛恩的技術人員將目視檢查作為深入測試前的初步篩選。

但肉眼只能看到表面，儀器測試才能用數據確認失效判斷：測量電阻率和導熱系數的變化，如果電阻率升高而導熱系數偏移，往往意味著內部存在隱蔽裂紋。

IDTechEx在2025年材料可靠性展望中指出：“先進材料測試在電子可靠性中正在變得不可或缺”，這正是盛恩將多層次測試融入每一次石墨片失效評估的原因。視覺與科學相結合——因為可靠的數據勝過一切猜測。

三、生產現場快速失效驗證

在量產線上，石墨片失效判斷不是猜測，而是基于結構、厚度和純度的快速、務實的判斷。

1. 晶體結構中的夾雜物與空洞

可靠的失效判斷從石墨片內部開始：在顯微鏡下檢查可見缺陷；用X射線衍射掃描內部空洞；標記影響材料完整性的異常夾雜物。晶格畸變意味著失效風險，金屬夾雜會導致導電率下降；微孔聚集會降低抗拉強度，大空腔則形成熱熱點。

今天的微小空洞可能意味著明天的徹底失效——這正是盛恩在成型后立即進行失效分析的原因。

2. 厚度均勻性驗證

厚度偏差常常隱藏在正常外觀之下。通過多點測量厚度、記錄電阻率值、對比電阻分布圖來確認均勻性，如果電阻率出現尖峰，石墨片失效很可能與壓縮不均勻有關。

3. 純度與雜質水平確認

純度比外觀更能說明問題。通過化學分析檢測污染物、用光譜法追蹤微量雜質、驗證高純度以保障長期性能，低污染保障穩定的抗氧化性，過量雜質則會加速失效。

當純度、厚度和結構都達標時，石墨片失效判斷就能做到快速、準確、可靠。

石墨片失效判斷不是一門玄學，而是一套有章可循的工程方法。從材料組分分析到結構完整性檢查，從熱性能測量到加速老化測試，每一層都在回答同一個問題：這塊石墨片還能不能繼續可靠地工作？

在日常生產中，快速失效驗證同樣不可或缺。通過晶體結構檢查、厚度均勻性驗證和純度確認，可以在產品出廠前攔截潛在缺陷，避免將風險留給客戶。

東莞市盛元新材料科技有限公司（品牌：盛恩）在石墨導熱材料領域積累了完善的失效分析數據庫與測試能力——從材料入場的嚴格組分驗證，到生產過程中的結構檢查與厚度監控，再到成品的加速老化測試——可為客戶提供從選型建議到失效診斷的全流程技術支持。如果您在石墨片使用過程中遇到性能異常，歡迎聯系盛恩技術團隊進行專業分析。
