散熱模組測試中的導熱界面材料升級：從硅脂到氮化硼墊片

在散熱模組的研發測試與生產驗證環節，導熱界面材料的選擇直接影響測試效率、數據一致性和模組本身的安全性。長期以來，導熱硅脂憑借成熟的應用體系被廣泛使用，但隨著測試頻次提升和精度要求提高，其局限性日益突出，人工涂抹的一致性偏差、熱循環后的泵出失效、硬質顆粒對模組表面的磨損……每一個問題都在拉高測試成本、降低數據可信度。

氮化硼導熱墊片的出現，為散熱模組測試提供了一條工程上更優的路徑。東莞市盛元新材料科技有限公司（品牌：盛恩）的SF1600-BN-sp-03氮化硼導熱墊片，以16 W/m·K垂直取向高導熱系數、≥90% 的回彈率和≥1013 Ω·cm的體積電阻率，在功率器件測試、逆變器驗證、電池模組老化等場景中，被驗證為一種優于硅脂的工程選擇。

一、散熱模組測試中傳統硅脂的痛點

散熱模組測試通常需要經歷多次裝配與拆卸。硅脂在這一過程中暴露出幾個工程問題。

首先是工序復雜帶來的成本問題。硅脂需要人工涂抹，且涂抹的均勻性直接影響測試結果的一致性。測試完成后，必須使用溶劑擦拭清除殘留硅脂，否則會影響下一次測試的界面接觸質量。這一涂抹與擦拭的循環，在批量測試中意味著可觀的人工工時投入——每次測試多出幾分鐘，累積到成百上千次測試，就是數百小時的額外成本。

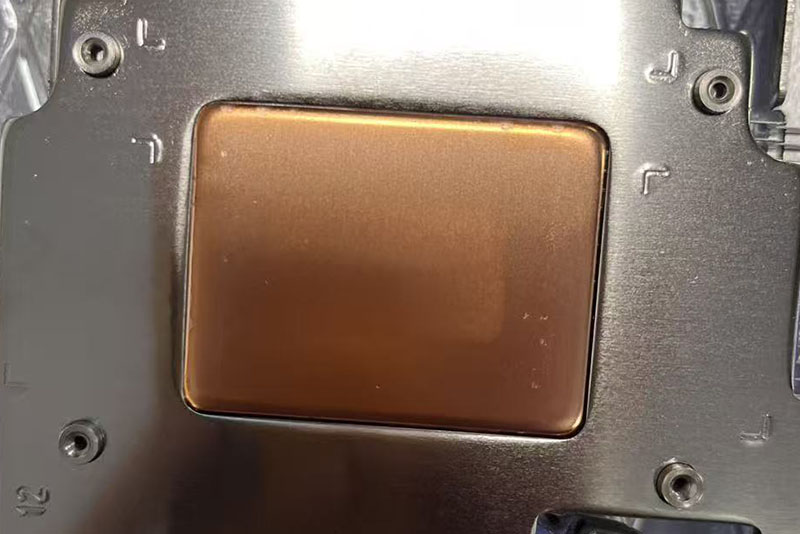

其次是硅脂中填料顆粒對模組表面的潛在損傷。硅脂通常含有氧化鋁、氧化鋅等硬質顆粒。在裝配壓力作用下，這些顆粒可能對模組表面產生微劃傷，尤其是對鍍層較薄或表面光潔度要求高的散熱基板。長期反復測試后，這種損傷會累積，最終影響模組的外觀良率，甚至改變其表面粗糙度和熱輻射特性，導致測試數據偏離真實值。

第三是熱循環后的性能衰減。硅脂在溫度交變環境中容易出現泵出效應——即硅脂在熱脹冷縮過程中被擠出界面間隙，導致界面熱阻逐漸升高、測試數據漂移。對于需要長時間或多次熱循環的測試項目（如老化測試），硅脂的性能穩定性難以保證。

第四是硅油污染問題。含硅導熱膏在高溫下釋放的硅氧烷小分子，可能污染測試夾具、散熱器表面，甚至進入模組內部。在潔凈度要求較高的測試環境中，這種污染可能導致后續測試的界面接觸狀態變化，引入不可控變量。

二、測試環境對界面材料的特殊要求

與產品最終應用場景不同，測試環境對導熱界面材料有額外的工程要求。

頻繁拆裝意味著材料需要具備重復使用能力。硅脂每次使用后必須更換，而墊片類材料如果保持結構完整，理論上可以多次使用——這直接降低了單次測試的材料成本。

清潔度要求同樣關鍵。硅脂殘留物可能污染測試夾具、散熱器表面，甚至進入模組內部。在潔凈度要求較高的測試環境中，無殘留成為一項硬性指標。

測試一致性與可重復性則是數據可靠性的基礎。硅脂的涂抹厚度、覆蓋面積、填充程度受操作人員手法影響較大，不同批次測試之間的數據可比性難以保證。而預成型的墊片厚度固定，安裝方式標準化，有利于消除人為變量——這對于需要對比不同散熱模組方案性能的測試而言尤為重要。

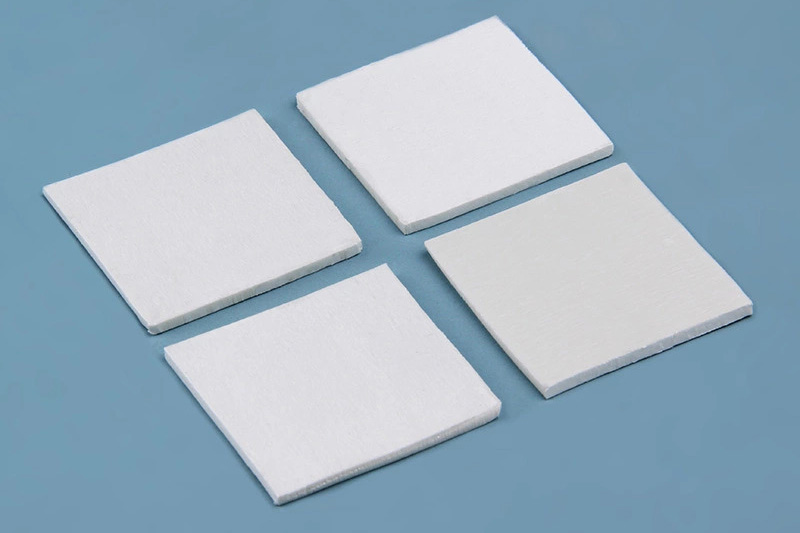

三、氮化硼導熱墊片的技術原理與材料特性

六方氮化硼（h-BN） 具有層狀晶體結構，類似于石墨。這種結構賦予其各向異性的導熱特性：在面內方向，聲子沿層狀晶格傳播順暢，導熱系數高；在垂直方向，熱量快速穿過界面材料，熱傳導效率更高。

在導熱墊片的應用中，東莞市盛元新材料科技有限公司（品牌：盛恩）研發的氮化硼導熱片采用垂直取向，熱量沿厚度方向快速傳遞，這有助于在墊片厚度方向形成連續的熱傳導路徑，同時降低界面熱阻。聚合物基體則賦予墊片柔韌性和壓縮回彈性——在安裝壓力下，墊片能夠通過形變貼合模組與散熱器表面的微觀不平整，從而降低接觸熱阻；測試完成后，墊片回彈至原始厚度，為下一次使用做好準備。

SF1600-BN-sp-03氮化硼導熱墊片的關鍵參數如下：

16 W/m·K的導熱系數遠高于典型硅脂的3~8 W/m·K，確保熱量能夠快速?gòu)哪＝M傳遞至散熱器。≥90% 的回彈率意味著墊片在多次壓縮后仍能恢復原始厚度，為重復使用提供了材料基礎。≥1013 Ω·cm的體積電阻率和V-0阻燃等級，則為高壓測試場景提供了安全保障。

四、氮化硼墊片 vs. 硅脂：測試場景下的關鍵差異

安裝效率

硅脂的安裝流程包括：清潔表面→取適量硅脂→涂抹均勻→安裝散熱器→測試后清潔。每一步都需要人工操作，且對操作熟練度有要求。氮化硼墊片的安裝流程則簡化為：清潔表面→放置墊片→安裝散熱器——無需涂抹、無需等待固化、測試后無需擦拭。

長期可靠性

硅脂在熱循環中的泵出效應是公認的痛點。溫度變化導致硅脂體積膨脹與收縮，部分硅脂被擠出界面，隨著循環次數增加，界面中的硅脂量逐漸減少，熱阻上升。氮化硼墊片不存在液相遷移問題，其固態結構在熱循環中保持穩定——這對于需要長時間運行或多次溫度循環的測試項目至關重要。

模組保護與清潔維護

硅脂中的硬質顆粒在裝配壓力下可能劃傷模組表面。氮化硼墊片作為柔性固體材料，在壓縮過程中起到緩沖作用，減少對模組表面的機械應力。清潔維護方面，硅脂殘留需要溶劑擦拭且難以完全清除，而墊片使用后直接取下，模組表面基本無殘留。

五、應用案例

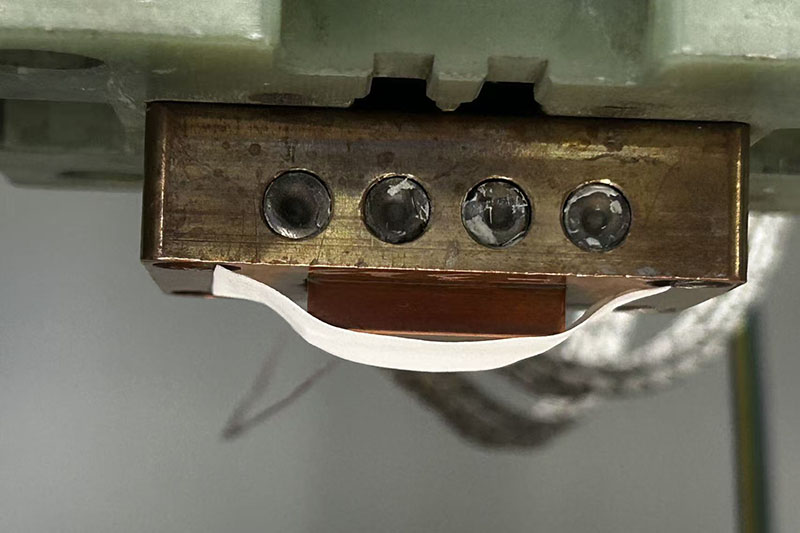

功率器件散熱模組測試

功率器件在工作時產生大量熱量，散熱模組的性能直接影響器件的工作溫度與可靠性。在測試過程中，使用氮化硼墊片替代硅脂后，工程人員觀察到兩個明顯改善：熱點溫度降低——墊片良好的界面填充能力和16 W/m·K的導熱系數，使得熱量從器件到散熱器的傳遞路徑更為通暢，器件表面的溫度分布更均勻；測試周期縮短——由于墊片安裝簡便且無需等待固化，單次測試的裝配時間減少，整體測試效率提升。

逆變器與電控系統測試

逆變器和電控系統通常工作在高壓環境下，對導熱界面材料的電氣絕緣性能有嚴格要求。氮化硼墊片≥4 kV的擊穿電壓和≥1013 Ω·cm的體積電阻率，為測試提供了安全保障。此外，逆變器在測試過程中可能經歷振動與沖擊——硅脂在振動條件下容易發生位移或流失，而固態墊片能夠保持穩定的界面接觸，確保測試數據的可靠性。

電池?zé)峁芾砟＝M測試

電池模組通常具有較大的接觸面積，對導熱界面材料的尺寸一致性和貼合能力要求較高。氮化硼墊片可以通過模切工藝制成與模組匹配的形狀，確保大面積貼合時無氣泡或褶皺。在長期老化測試中，墊片的熱性能和機械性能保持穩定，不會出現硅脂常見的性能衰減問題——這對于評估電池模組在整個壽命周期內的熱管理表現至關重要。

在散熱模組測試場景中，導熱界面材料的選擇不應只盯著“導熱系數”這一個數字。安裝效率、測試一致性、重復使用能力、模組保護、清潔維護——這些在工程實踐中同樣重要，甚至更直接影響測試成本和數據可靠性。

氮化硼導熱墊片的價值，在于它把上述所有維度都向前推了一步：16 W/m·K的高導熱系數保障熱性能，固態片材保障安裝一致性和可重復使用，柔性結構保護模組表面，無硅配方杜絕污染。它不是對硅脂的簡單替代，而是一種針對測試場景的工程優化。

東莞市盛元新材料科技有限公司（品牌：盛恩）的SF1600-BN-sp-03氮化硼導熱墊片已在功率器件測試、逆變器驗證、電池模組老化等場景中得到驗證。如果您正在為散熱模組測試的硅脂涂抹一致性、長期熱穩定性或清潔維護問題而煩惱，歡迎聯系盛元科技獲取專業選型建議與樣品測試。
