高介電強度氮化硼墊片：為高壓電子設備構筑安全絕緣屏障

高介電強度氮化硼墊片：為高壓電子設備構筑安全絕緣屏障

在高壓電子設備的設計中，電氣絕緣與熱管理往往是一對需要反復權衡的矛盾。功率半導體、電動汽車電池包、射頻模塊等高壓應用，不僅要求絕緣材料能夠承受高電壓而不被擊穿，還要求其能夠有效傳導熱量，防止局部過熱導致器件失效。

傳統絕緣材料——PET薄膜絕緣性好但導熱極差，氧化鋁陶瓷導熱尚可但介電強度有限，高介電強度氮化硼墊片的出現，為這一困境提供了一種兼顧兩者的專業解決方案。東莞市盛元新材料科技有限公司（品牌：盛恩SHEEN）在氮化硼絕緣導熱材料領域擁有成熟的配方設計與規模化生產能力，產品已廣泛應用于電動汽車、功率模塊、射頻組件和航空航天等高可靠性場景。

一、什么是高介電強度氮化硼墊片？

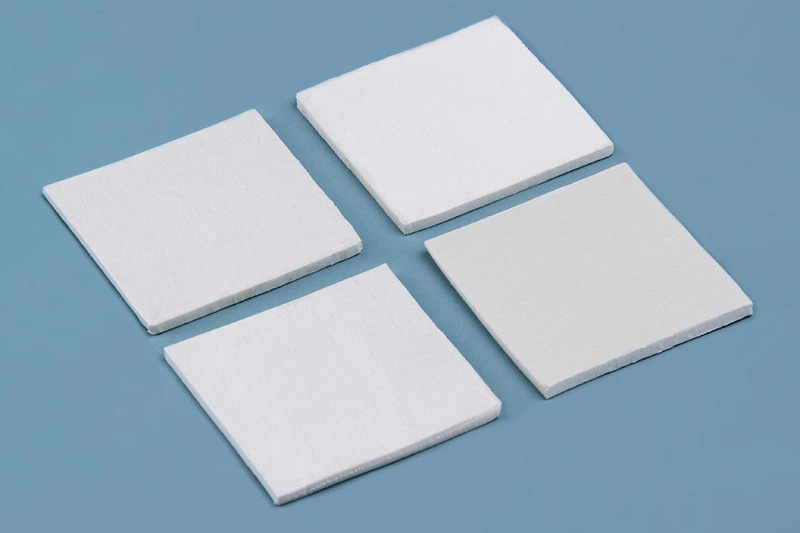

高介電強度氮化硼墊片是以高純度六方氮化硼（h-BN） 為功能填料、以聚合物或無機粘結劑為基體制成的片狀絕緣導熱材料。

六方氮化硼的層狀晶體結構賦予其一系列獨特的物理性能：面內通過強共價鍵結合，層間通過弱范德華力結合，使氮化硼在保持高導熱性的同時具備優異的電絕緣性，以盛元新材料科技有限公司的氮化硼導熱墊片為例，其體積電阻率高達10¹³~10¹⁶ Ω·cm，介電常數低至4.2，同時其獨特的垂直取向導熱系數可達16 W/m·K，實現厚度方向上的高效熱量傳導。

當電壓尖峰來襲時，高介電強度氮化硼墊片就像一道可靠的“電壓屏障”，阻止電流穿透絕緣層，從而保護下游電路。它既是熱量的高速通道，又是電流的可靠屏障。

二、實測數據：故障率降低85%

在實際產線和現場應用中，高介電強度氮化硼墊片表現出了顯著的可靠性優勢。

在功率電子模塊（DC-DC轉換器、IGBT逆變器、車載充電器，600V~1200V系統，連續負載>80%額定功率，環境溫度高達105°C）的長期跟蹤中：PET薄膜基絕緣材料每1萬只單元發生42次短路故障，氧化鋁陶瓷片37次，云母復合材料29次，普通氮化硼陶瓷層9次，而高介電強度氮化硼墊片僅6次，故障率較PET薄膜基線降低了85%以上。

在LED封裝老化測試（85°C/85%RH加速老化1000小時）中，使用高介電強度氮化硼墊片的模組，結溫降低了4~6°C，絕緣層開裂明顯減少，長期光通維持率顯著高于使用硅膠墊片的對照組。

在高壓電氣應用的批次一致性測試中，連續五個生產批次的介電強度均穩定在>28 kV/mm，厚度偏差控制在±15 μm以內，且經過1500V浪涌測試后泄漏電流保持穩定。

三、高介電強度氮化硼墊片的安裝要點

正確的安裝是確保墊片性能發揮的前提：

表面清潔：用酒精等溶劑徹底去除芯片、散熱器和墊片表面的油污、氧化層和顆粒殘留——任何污染物都會削弱導熱和絕緣效果。

對準與定位：確保氮化硼墊片完全覆蓋發熱區域且無偏移。對于有螺絲孔或開孔的異形件，確認孔位對齊后再進行下一步操作。

施加均勻壓力：通過熱壓或層壓工藝，施加均勻壓力確保墊片與接觸面充分貼合。壓力不足會殘留空氣間隙，壓力過大可能損傷墊片或周邊元件。

驗證厚度與外觀：安裝后多點測量墊片厚度，確認在規格公差范圍內（高介電強度氮化硼墊片通常要求±15~18 μm）；同時檢查表面有無褶皺、裂紋或壓縮不均勻等缺陷。

四、典型應用場景

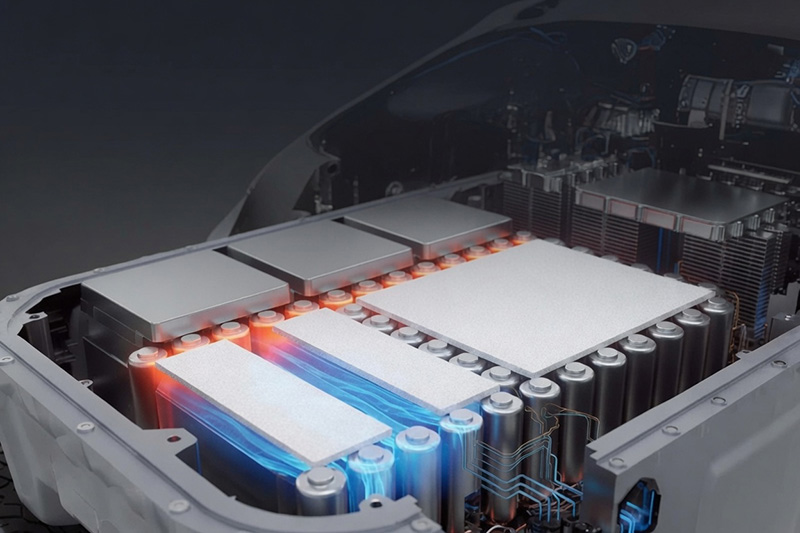

電動汽車電池包：高壓電池模組中層與層之間的絕緣隔離——高介電強度氮化硼墊片同時承擔高壓絕緣和熱擴散功能，防止局部過熱和短路風險。

功率模塊（IGBT/SiC） ：芯片與散熱器之間的導熱絕緣層，介電強度25 kV/mm以上、導熱系數3.5 W/m·K，在降低結溫的同時保證電氣安全。

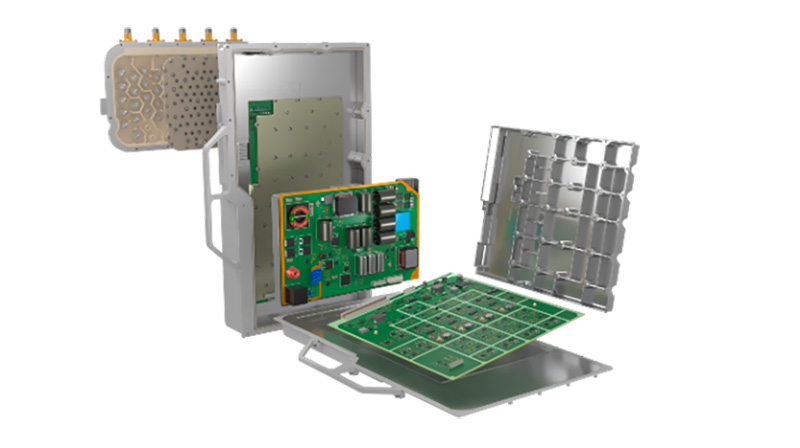

射頻與微波組件：高頻電路中要求絕緣材料具有低介電常數和低損耗角正切，以減少信號損耗和相位偏移。氮化硼（介電常數3~4）在此類應用中優于氧化鋁（介電常數8~9）。

航空航天電子：對重量和可靠性有極高要求的場景。高介電強度氮化硼墊片可加工成薄壁異形件，在減重的同時提供可靠的絕緣保護。

高介電強度氮化硼墊片的本質，是將氮化硼的高介電強度、高導熱性和化學惰性轉化為一種可工程應用的片材形態。它不是對傳統絕緣材料的簡單改良，而是從材料層面重構了“絕緣”與“導熱”的平衡關系——在高壓高功率場景中，提供了一種既安全又高效的工程選擇。

東莞市盛元新材料科技有限公司提供厚度0.2~5.0mm、垂直取向導熱系數16 W/m·K的高介電強度氮化硼墊片，支持模切、沖壓、激光切割等定制加工。如果您正在為高壓設備的絕緣與散熱矛盾而煩惱，歡迎聯系盛元科技獲取專業選型建議與測試樣品。
